水管入冬第一课：如何有效避免PP-R管脆裂？

随着冬季的到来，会发现PP-R水管的安装事故相应增多。PP-R本身材料性能决定其在冬季气温较低的情况下：施工、装卸、运输等一系列过程中容易出现不同程度管材管件破裂、断裂等情况。

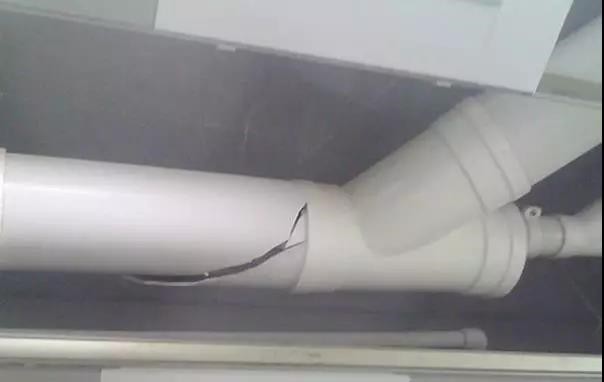

快速裂纹增长

当管材受外力冲击或者重压时，会出现直线开裂现象，开裂情况由内管开始，向外管延伸。

PP-R管为什么存在冷脆性？

PP-R是Polypropylene Random的简称，化学名称叫作无规共聚聚丙烯，也就是通常说的Ⅲ型聚丙烯。它是由丙烯单体和少量乙烯单体（3%-5%）在加热、加压和催化剂作用下无规共聚而成。

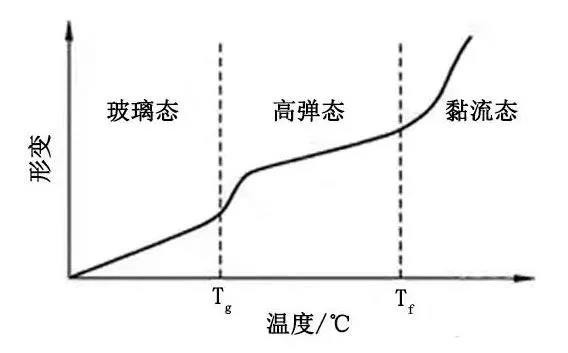

非晶态高聚物的温度-形变曲线

因此在气温较低的情况下，尤其冬季管材柔韧性有所降低，刚性增强，表现为脆性。在外力冲击或过大的意外载荷作用下，可能出现管材断裂，给施工带来不便。为此相关国家规范针对此问题做出了明确的要求针对PP-R管道的低温脆性的特点，制定相应管道工程技术规范（见下图）。

砸不坏的就是好水管吗？

冷脆性是PPR水管原材料的固有属性，即在外力作用下，当外力大于其承受极限时，就有可能产生破裂等现象。这种破裂主要在搬运或施工中受外力强冲击所致。

因此可以断定，砸不坏的水管一定不是正宗的PP-R水管。PE的低温韧性要比PP-R强，若使用PE管冒充的PP-R管，水管肯定耐砸，但是PE管不可输送热水，一般只做冷水管使用，详细可参考国家标准《GB/T13663-2000》。

对于如何防范PPR管的冷脆性破裂，其实在国家标准《GB/T50349-2005》早已经做了明确要求，在具体操作过程中，应当注意：

▲ PP-R管材在搬运的过程中严禁抛、摔、滚、拖，在暗敷后要标出管道位置，以免二次装修破坏管道；

▲ 管材要求存放在库房和简易棚内，且堆放高度不能超过1.5m；

▲ PP-R管5℃以下存在一定冷脆性，冬季施工要当心，切管时要用锋利刀具缓慢切割。对已安装管道不能重压、敲击，必要时对易受外力部位覆盖保护物。

▲ 管道在切割前，如发现因外力因素造成应力发白现象的管材，要避免使用。

▲ 管道进行热熔连接前，要认真检查管材是否已经受损。管材在受外力时破裂是从内到外，避免使用内壁已经破裂的管材。

▲ 管道安装后在直埋及非直埋暗敷前必须试压。冷水管试压压力为系统工作压力的1.5倍，不得小于0.9MPa；热水管试验压力为工作压力的2倍，不得小于1.2MPa。

- 特别提醒 -

▲ PP-R为塑料管材，储存及施工现场不得有明火，严禁对管材进行明火烘烤。

▲ 在室内有可能有冰冻时应采取防冻措施。冬季将管材从室外低温环境搬进室内后，不要立刻进行施工操作，应使管材本身温度回升至接近较暖室内温度时，再行施工，获得更好的施工质量。
